O URZĄDZENIU

POMPA DIAMAGNETYCZNA
CTU MEGA 20

Pompa diamagnetyczna stanowi nowy kierunek w dziedzinie rehabilitacji nieinwazyjnej. Służy do przeprowadzania zabiegów terapii diamagnetycznej poprzez selektywną interakcję z różnymi tkankami za pomocą impulsowego pola magnetycznego o wysokiej intensywności (2 Tesle) oraz niskiej częstotliwości (7 Hz) generowanych przez pompę diamagnetyczną.

pompa

REWOLUCYJNA TERAPIA

TERAPIA DIAMAGNETYCZNA

Pompa diamagnetyczna stanowi nowy kierunek w dziedzinie rehabilitacji nieinwazyjnej. Służy do przeprowadzania zabiegów terapii diamagnetycznej poprzez selektywną interakcję z różnymi tkankami za pomocą impulsowego pola magnetycznego o wysokości intensywności (2 Tesle) oraz niskiej częstotliwości (7 Hz) generowanych przez pompę diamagnetyczną.

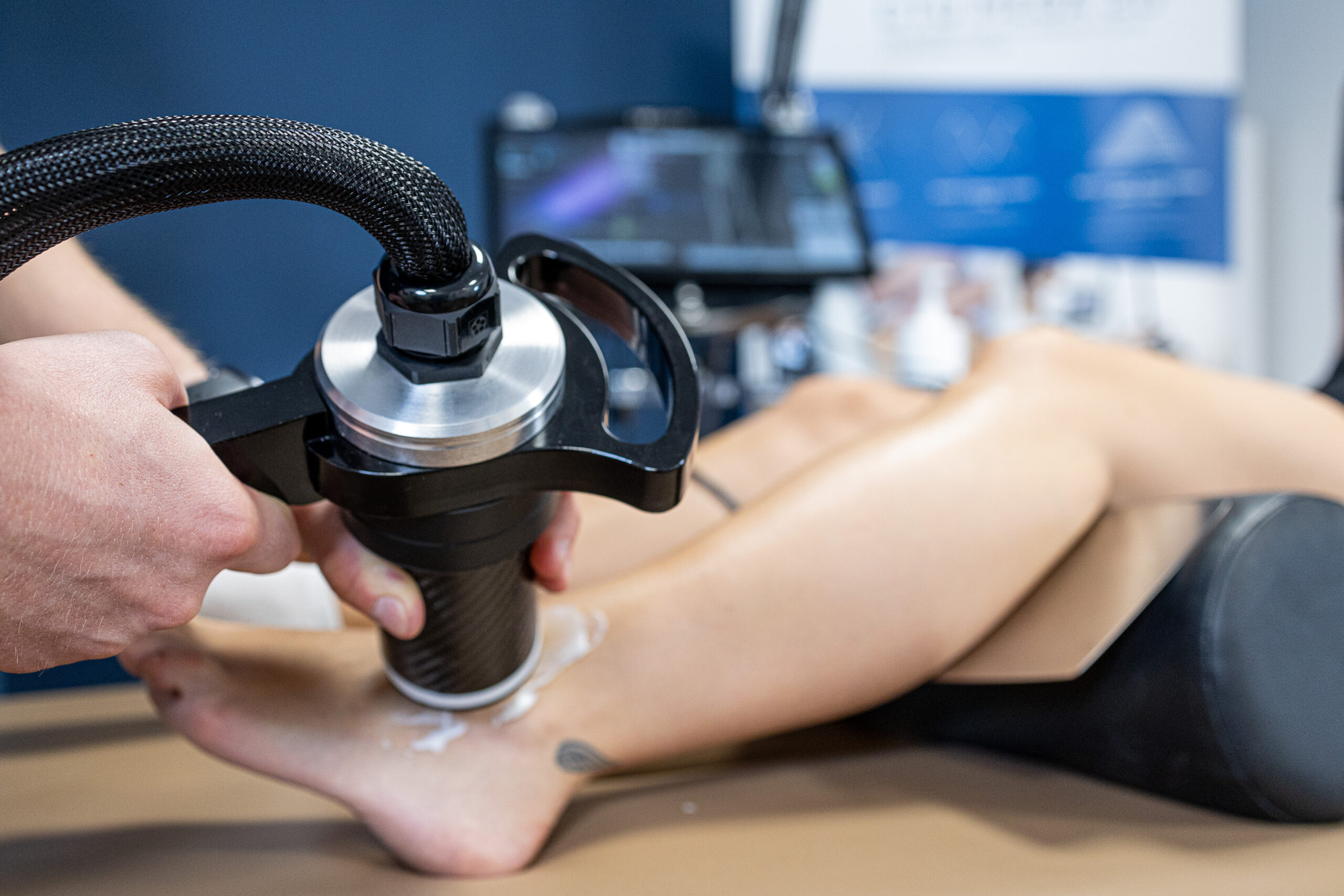

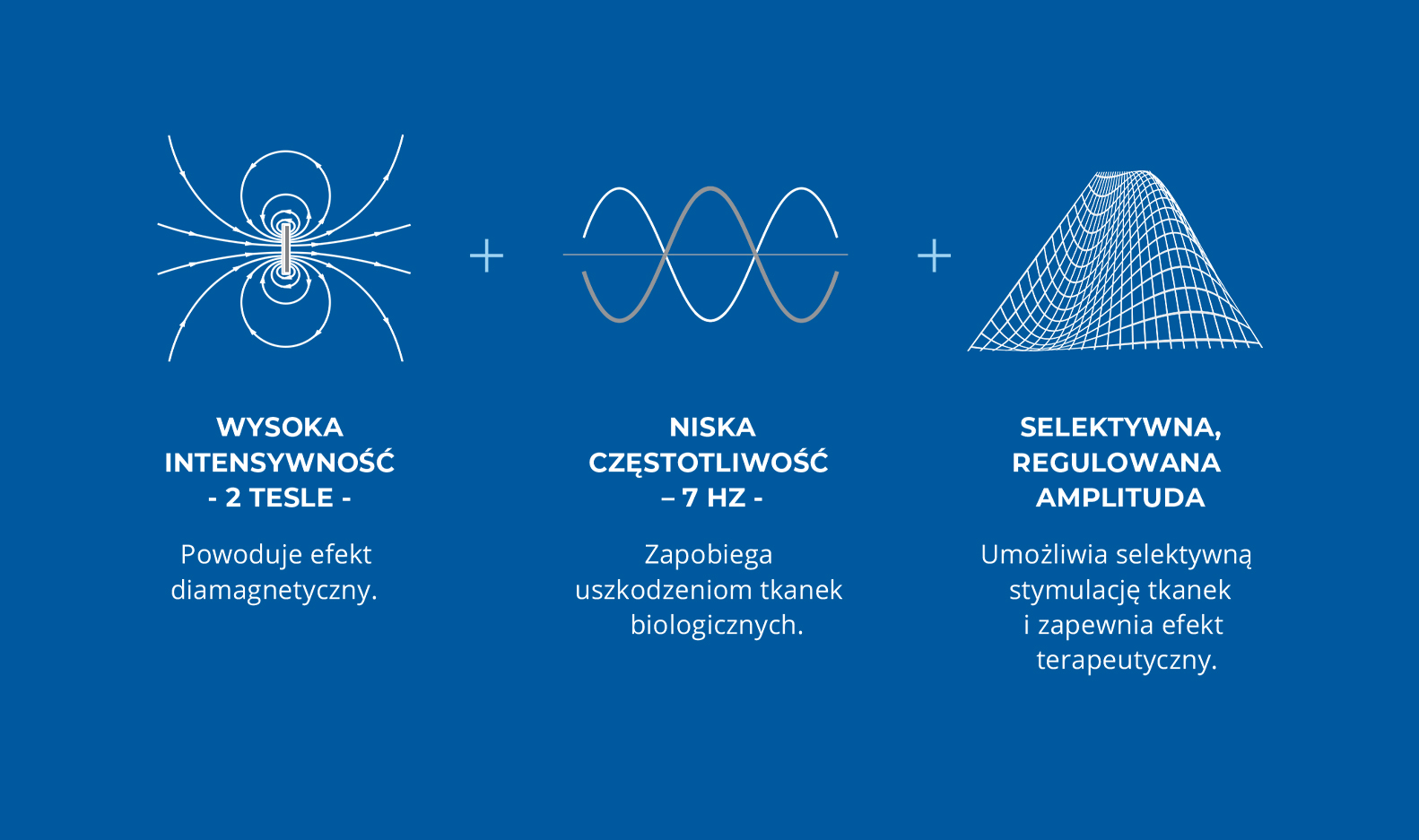

terapia diamagnetyczna

TERAPIA ZA POMOCĄ POMPY DIAMAGNETYCZNEJ JEST TERAPIĄ:

Nieinwazyjną i całkowicie bezbolesną

Stosowaną zaraz po urazie lub w fazach przed- i/lub pooperacyjnych

Dostosowującą się do złożoności patologii

Umożliwiającą interwencję w przypadku długotrwałego unieruchomienia

(bezpośrednio na opatrunkach, szynach, gipsie) bez konieczności bezpośredniego kontaktu ze skórą

Pozwalającą na pracę na uszkodzonej skórze

(odleżyny, stopa cukrzycowa, rany pooperacyjne, niezasklepione blizny) bez konieczności bezpośredniego kontaktu ze skórą

W pracy w kontakcie ze skórą pacjenta łączącą zalety terapii diamagnetycznej i terapii radiofalowej (TECAR)

ZASTOSOWANIE I EFEKTY

STYMULACJA PŁYNÓW WEWNĄTRZ- I ZEWNĄTRZKOMÓRKOWYCH

Oddziaływanie na równowagę wodno-elektrolitową organizmu oznacza ingerencję w układy odpowiedzialne za utrzymanie ciśnienia osmotycznego i potencjału elektrycznego, czyli dwóch aspektów kluczowych dla wielu funkcji fizjologicznych, takich jak aktywacja nerwowo-mięśniowa i przewodzenie impulsów nerwowych.

Główne efekty terapii diamagnetycznej na macierz zewnątrz- i wewnątrzkomórkową dotyczą aktywacji następujących podstawowych funkcji biologicznych:

  • drenaż płynów
  • transport składników odżywczych i metabolitów
  • modulacja homeostazy komórkowej
  • stymulacja tkanek

BIOSTYMULACJA TKANEK BIOLOGICZNYCH

Stymulacja ta jest endogenna i izotropowa, co oznacza, że jest generowana wewnątrz organizmu i równomiernie rozprowadzana zarówno na powierzchni, jak i w głębi, obejmując cały obszar interakcji pola magnetycznego.
Zmienność amplitudy pola magnetycznego oraz jego intensywność do 2 Tesli pozwala na dostarczanie energii nawet do najgłębszych warstw tkanek, a nie tylko na ich powierzchni.

Częstotliwości stymulacji fizjologicznej:

  • Mięśnie gładkie: do 50 Hz
  • Mięśnie szkieletowe: do 100 Hz
  • Tkanka nerwowa (włókna wolnoprzewodzące): do 1 000 Hz
  • Tkanka nerwowa (włókna szybkoprzewodzące): do 5 000 Hz
  • Aktywność komórkowa: do 7 500 Hz
  • Aktywność błony komórkowej: do 10 000 Hz
  • Ścięgna: powyżej 10 000 Hz

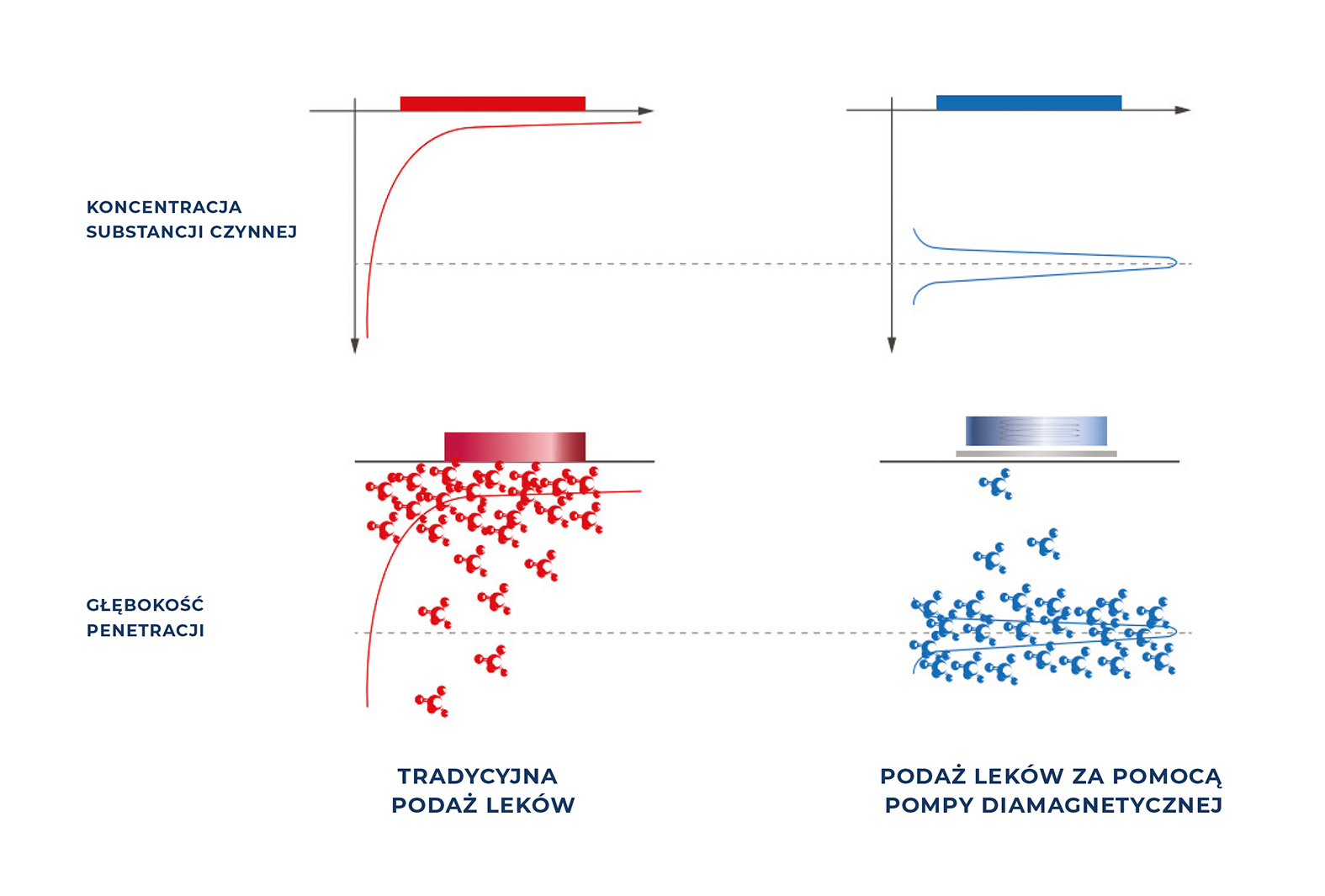

APLIKACJA LEKÓW

Molekuły leków mogą być podawane przezskórnie za pomocą odpychającej siły mechanicznej generowanej przez pole magnetyczne. Pożądana głębokość wprowadzenia substancji czynnej może być uzyskana w zależności od objętości molekuł preparatu farmaceutycznego – nawet do 70 mm w głąb tkanki.

Za pomocą pompy diamagnetycznej możemy aplikować leki przeciwzapalne, przeciwbólowe, leki stosowane w przypadku ran otwartych, odleżyn, oparzeń czy stosowanych w medycynie kosmetycznej, np. kolagen.

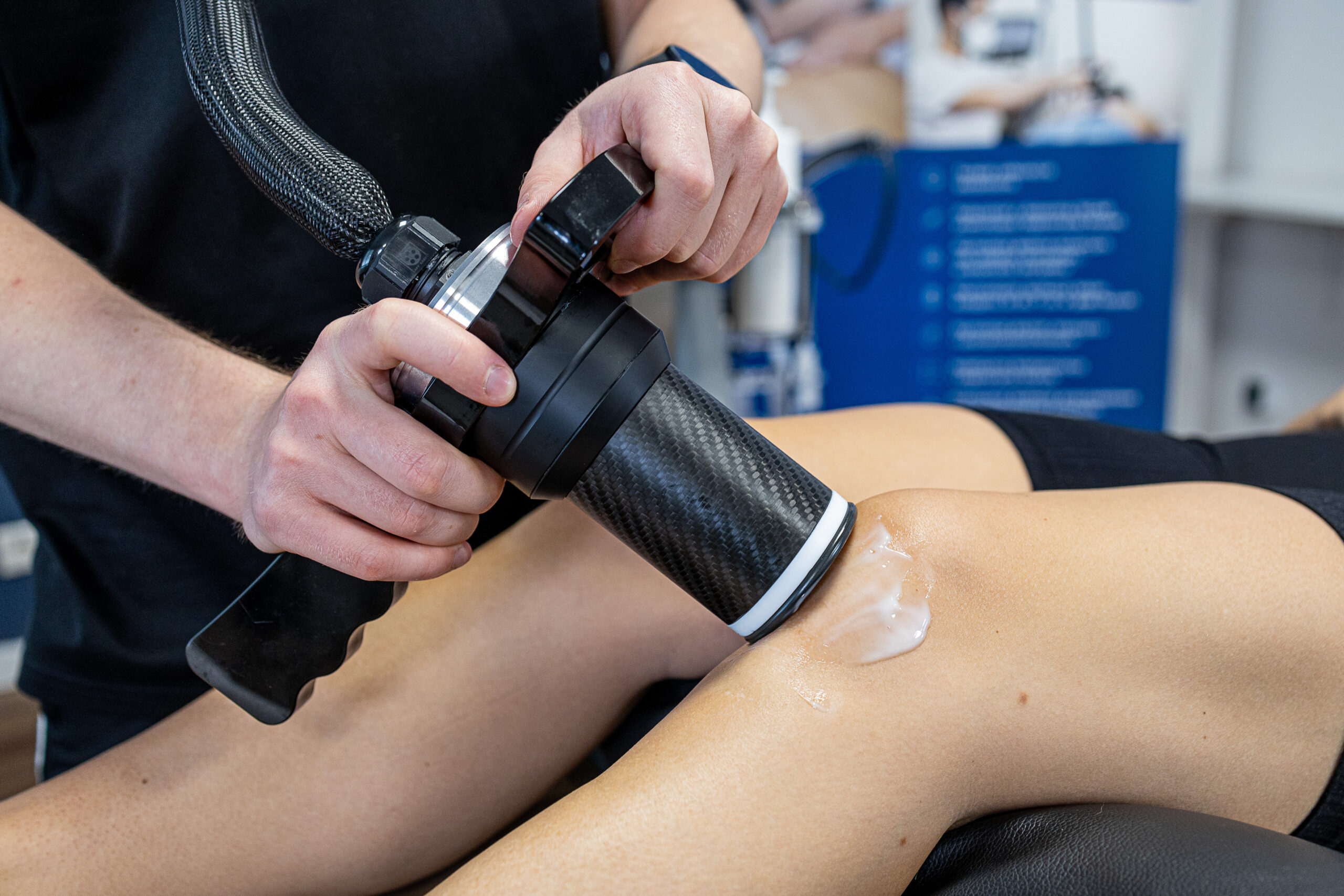

podaż leków za pomocą pompy diamagnetycznej

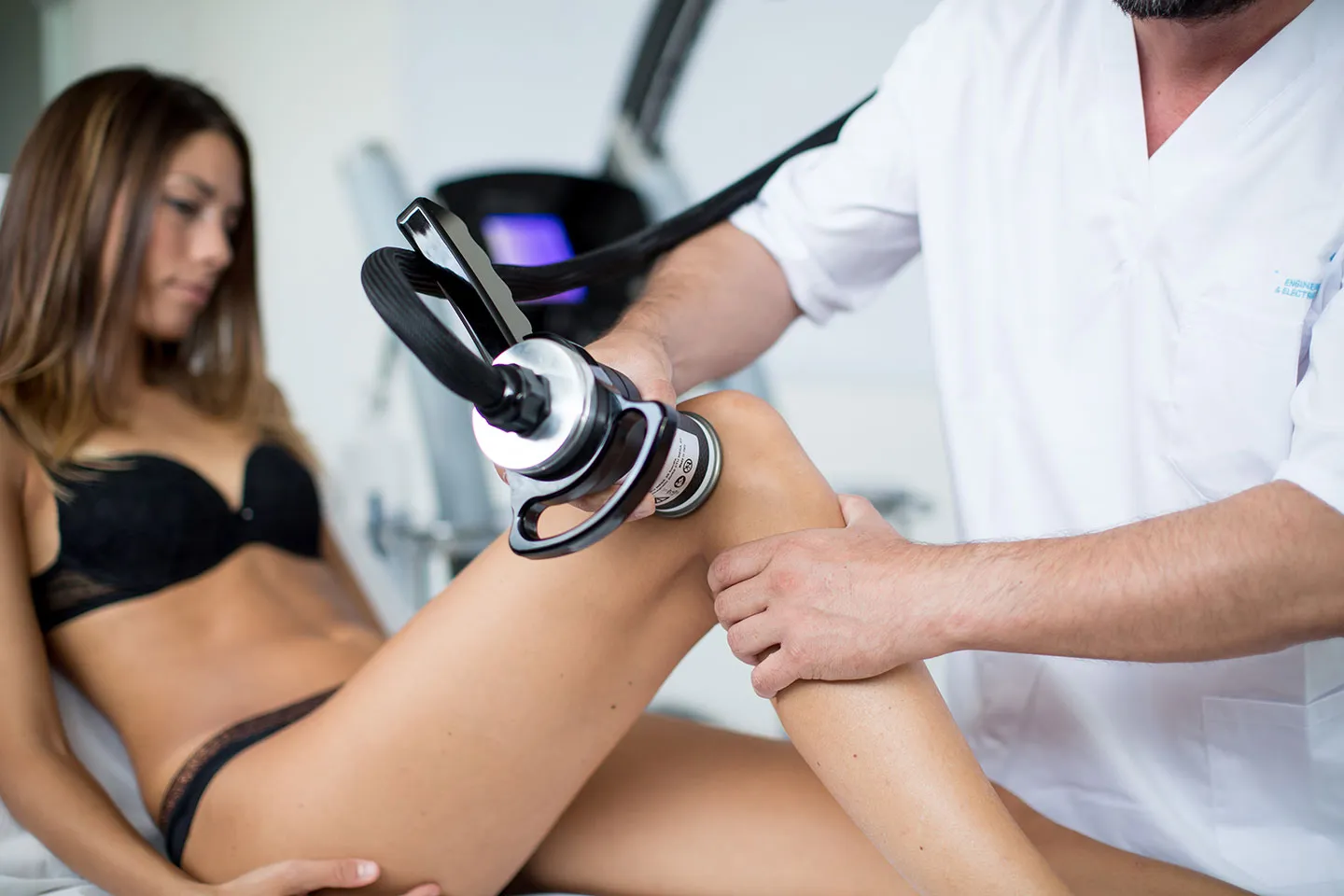

działanie przeciwbólowe

DZIAŁANIE PRZECIWBÓLOWE

Częstotliwość 215 kHz indukowana w tkankach przez terapię diamagnetyczną umożliwia selektywne działanie także na receptory bólu oraz punkty spustowe, wykorzystując funkcję kontroli bólu zarówno jako pojedynczy zabieg, jak i jako część serii zabiegów. W zależności od potrzeb możemy działać na ból nocyceptywny lub neuropatyczny.

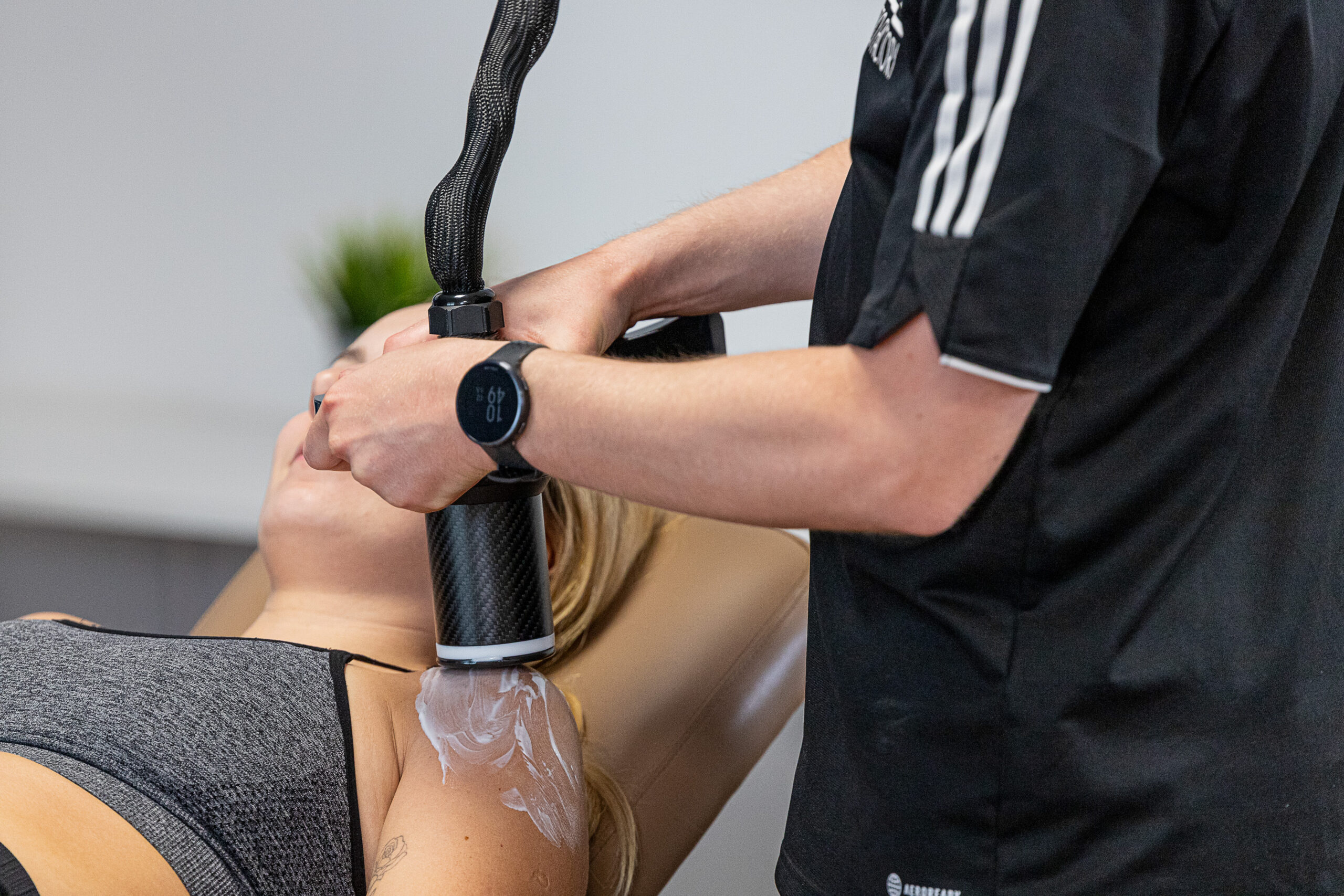

POŁĄCZENIE
Z TERAPIĄ TECAR

Pompa diamagnetyczna została zaprojektowana w taki sposób, aby umożliwić także wykorzystanie przegrzewania głębokiego za pomocą terapii TECAR – diatermii radiofalowej, która może być stosowana w trybie pojemnościowym lub rezystywnym. Podczas pracy w kontakcie ze skórą pacjenta uzyskujemy efekt termiczny, działający terapeutycznie na tkanki. Pacjent w czasie zabiegu odczuwa przyjemne ciepło.

  • Tryb pojemnościowy – więcej energii jest przekazywane do tkanek z większą ilością elektrolitów, położonych powierzchownie (głównie tkanka mięśniowa).
  • Tryb rezystywny – więcej energii jest przekazywane do tkanek bardziej oporowych, z mniejszą ilością elektrolitów, położonych głęboko (kości, więzadła, ścięgna).

Dzięki pompie diamagnetycznej, pole magnetyczne może być także połączone z diatermią w specjalnej technice opartej na tzw. efekcie „push and pull”, synergicznym połączeniu terapii diamagnetycznej i diatermii. Działając naprzemiennie uzyskujemy zarówno efekt termiczny wewnątrz tkanek, co przyspiesza procesy chemiczne, jednocześnie stymulując tkankę do szybszego gojenia się, a także efekt drenażowy, odprowadzając zbędne metabolity z miejsca poddanego terapii. Dzięki zastosowaniu dwóch elektrod biernych możemy zwiększyć obszar terapeutyczny bez utraty energii, skracając czas terapii i przyspieszając jej efekt.

grafika 4

GŁÓWNE OBSZARY ZASTOSOWANIA TERAPII DIAMAGNETYCZNEJ

ORTOPEDIA I TRAUMATOLOGIA

uszkodzenia aparatu mięśniowego i ścięgien, złamania, schorzenia degeneracyjne układu kostnego i stawowego

MEDYCYNA SPORTOWA

naciągnięcia, naderwania, zapalenia ścięgien i aparatu mięśniowego, zrosty, skręcenia stawów, krwiaki i obrzęki, kontuzje sportowe

PROFILAKTYKA

jako integracja w leczeniu rehabilitacyjnym w celu opieki i profilaktyki patologii układu mięśniowo-szkieletowego oraz schorzeniach neurologicznych

TERAPIA BÓLU

ból pochodzenia neuropatycznego i nocyceptywnego

NEUROLOGIA

neuropatia obwodowa, choroby krążka międzykręgowego i ich konsekwencje

ANGIOLOGIA

obrzęki limfatyczne i choroby układu limfatycznego

REUMATOLOGIA

schorzenia pochodzenia układu reumatycznego

KOSMETOLOGIA

nieinwazyjne wprowadzanie substancji aktywnych i molekuł, np. kolagenu

PORÓWNANIE MAGNETOTERAPII I TERAPII DIAMAGNETYCZNEJ

 STANDARDOWA MAGNETOTERAPIATERAPIA DIAMAGNETYCZNA
ROLA WODYTylko przewodnik przepływu elektrycznegoStanowi podstawę terapii
INTENSYWNOŚĆ POLA MAGNETYCZNEGOokoło 100 Gauss – 0,01 Tesli20 000 Gauss – 2 Tesle
STYMULACJA PŁYNÓW TKANKOWYCHNieTak
TERAPIA W FAZACH OSTRYCHNieTak
REGULOWANA, SELEKTYWNA AMPLITUDA POLA MAGNETYCZNEGONieTak
POŁĄCZENIE Z TERAPIĄ RADIOFALOWĄ (TECAR)NieTak
ŚREDNI CZAS ZABIEGU60 min15 min
ŚREDNIA LICZBA SESJI DO OSIĄGNIĘCIA CELU TERAPEUTYCZNEGO4515

NAJCZĘŚCIEJ ZADAWANE PYTANIA:

Dlaczego 2 Tesle?

Ponieważ efekt diamagnetyczny na cząsteczki wody, który wywołuje ruch płynów, jest możliwy tylko dzięki wysokiej intensywności pola magnetycznego.

Czy pole o tak wysokiej intensywności nie jest niebezpieczne?

Nie, nie jest, ponieważ częstotliwość pola wynosi 7 Hz, co jest bardzo niską wartością, dlatego generowana energia nie jest jonizująca i nie uszkadza tkanek.

Czym różni się prąd elektryczny generowany przez pole magnetyczne od prądu elektrycznego generowanego przez fale radiowe?

Prąd elektryczny pola magnetycznego jest generowany całkowicie wewnątrz tkanki i jest izotropowy, czyli taki sam we wszystkich punktach, zarówno na powierzchni tkanki, jak i w jej głębi.

Jaka jest różnica w porównaniu z tradycyjną diatermią TECAR?

Tradycyjna diatermia nie wykorzystuje pola magnetycznego, lecz jedynie zwykły zmienny prąd elektryczny, którego funkcja terapeutyczna opiera się wyłącznie na falach radiowych. Połączenie zmiennego prądu elektrycznego o częstotliwości fali radiowej z polem magnetycznym umożliwia efekt terapeutyczny, łączący działanie tradycyjnej diatermii z działaniem terapii diamagnetycznej, generując w ten sposób efekt „push and pull”.

Jakie leki można nieinwazyjnie wprowadzać za pomocą pompy diamagnetycznej?

Wszystkie leki o właściwościach diamagnetycznych lub te, które mogą być rozpuszczone w wodzie używanej jako substancja pomocnicza.

PRZECIWWSKAZANIA:

Przed wykonaniem zabiegów terapii diamagnetycznej na CTU Mega 20 należy przeprowadzić u pacjenta badanie lekarskie w celu wykrycia:

  • Nieodpowiedniego stanu fizjologicznego pacjenta
  • Obecności materiałów ferromagnetycznych w obszarach ciała, które mają być poddane zabiegowi

U osób z niskim ciśnieniem krwi (hipotonią) należy sprawdzić ciśnienie tętnicze przed i po zabiegu, a jeśli to konieczne, skrócić czas trwania sesji oraz wydłużyć czas między kolejnymi sesjami.

Zastosowanie ogranicza się do obszaru poddawanego terapii i wymaga ponownej oceny klinicznej przez lekarza w przypadku:

  • Odłamków, fragmentów metalu, substancji, protez ferromagnetycznych w ciele pacjenta
  • Zastawek serca
  • Dystraktorów kręgosłupa
  • Pomp infuzyjnych do insuliny lub innych leków
  • Rozrusznika serca i innych urządzeń elektronicznych
  • Neurostymulatorów, elektrod w ciele pacjenta
  • Wszczepionych sztucznych soczewek

Zabieg jest absolutnie zabroniony u pacjentów/osób z:

  • Poważnymi chorobami serca, wątroby, nerek
  • Nowotworami
  • Niezakończonym procesem kostnienia (osteogenezy) w obrębie nasad kości
  • Ciążą

PARAMETRY TECHNICZNE

Model: CTU Mega 20
Nazwa handlowa: Pompa diamagnetyczna do terapii diamagnetycznej połączona z terapią TECAR.

Zasilanie: 50/60 Hz 230 V
Pobór prądu: 9,5 A
Pobór mocy: 2200 VA (800 W)
Współczynnik konwersji: 0,36

Intensywność pola magnetycznego: maksymalnie 2 T.
Częstotliwość: 1 Hz – 7 Hz, , regulowana pięciostopniowo (1-5).

Możliwość regulacji czasu narastania impulsu pola magnetycznego w skali 0-100%.

Poziomy energii regulowane skalą w zakresie 0-100%.
Typ emisji: Pulsacyjny
Generator pola magnetycznego: Cewka elektromagnetyczna
Bezpieczniki i systemy bezpieczeństwa: 2 bezpieczniki 16 A + 2 bezpieczniki 3,15 A + 1 bezpiecznik 6,3 A + 1 wyłącznik termomagnetyczny 10 A; przycisk bezpieczeństwa wyłączający zasilanie
Akcesoria: 2 elektrody bierne w formie płytek, 3 rozmiary elektrod pojemnościowych, 4 rozmiary elektrod rezystywnych – w zależności od miejsca zabiegu; sprężyna do głowicy z magnesem, krem przewodzący do diatermii; elektryczne regulowane ramię z miejscem na głowicę

Zintegrowana terapia TECAR – moc diatermii radiofalowej regulowana w zakresie dziesięciostopniowej skali (0-10).
Częstotliwość diatermii: 425 kHz (+/- 5%)
Moc diatermii: 50 W (+/- 20%)
System chłodzenia: Woda
Wyświetlacz: Cyfrowy ekran dotykowy
Producent: PERISO SA
Via Senago 42d 6912 Pazzallo
Szwajcaria
Klasa medyczna: II A
Wymiary: 80 x 75 × 160 cm
Waga: 96 kg

POBIERZ KATALOG

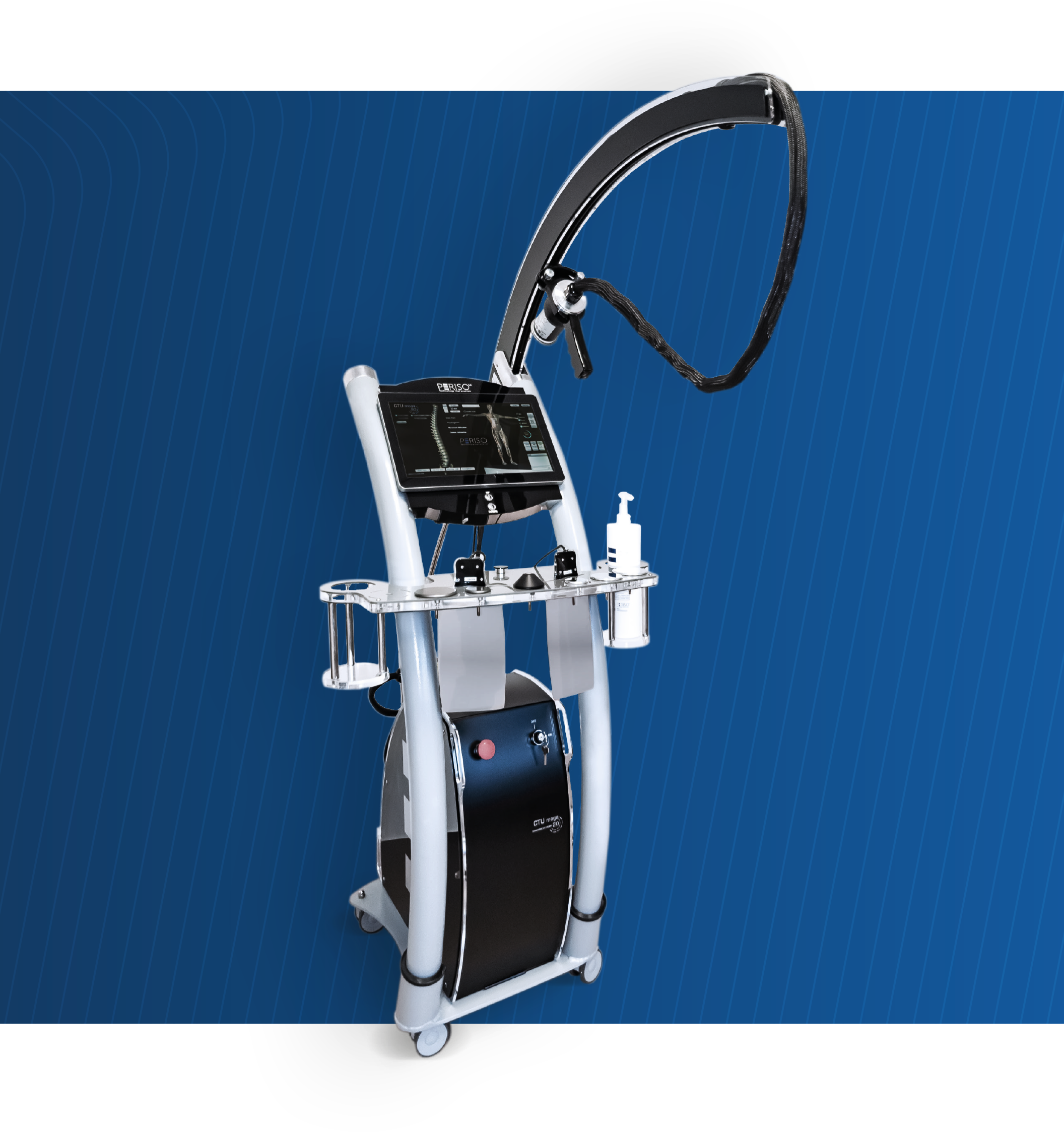

Urządzenie Periso CTU Mega 20
