O URZĄDZENIU

FALA UDERZENIOWA
CTU S WAVE

Fala uderzeniowa CTU S Wave stanowi innowację w zakresie aparatów do terapii za pomocą skupionej fali uderzeniowej (ESWT), łącząc bezpieczeństwo i skuteczność terapii z możliwością aktywnej interakcji między generatorem, a tkanką poddawaną terapii. Łączy w sobie technologię fali uderzeniowej z terapią diamagnetyczną.

CTU S Wave łączy efekty komponentu energetycznego generowanego przez ciśnienie związane z falą uderzeniową z efektami odpychania diamagnetycznego, co pozwala na połączenie działania biostymulacyjnego z efektem drenażowym, przyspieszając tym samym czas terapii. Fala uderzeniowa jest wytwarzana w wyniku interakcji przepływu pola magnetycznego (generowanego przez cewkę elektromagnetyczną) z soczewką akustyczną wykonaną ze stopu o wysokiej diamagnetyczności.

CTU S Wave umożliwia jednoczesne dostosowanie zarówno gęstości przepływu energii, jak i czasu narastania fali uderzeniowej, modyfikując bodziec w zależności od danego schorzenia i oporności tkanki.

FALA UDERZENIOWA CTU S WAVE

PO CO DIAMAGNETYZM W FALI UDERZENIOWEJ?

Tradycyjne aparaty do terapii falą uderzeniową wytwarzają tylko jeden kształt fali i nie pozwalają na modulację i adaptację czasu narastania ciśnienia w czasie do rzeczywistych potrzeb terapii.

CTU S Wave jest wyposażony w tzw. generator diamagnetyczny, który pozwala na modyfikację czasu narastania i oddziaływania przestrzennego fali uderzeniowej, w zależności od potrzeb terapeutycznych.

ZMIANA CZASU NARASTANIA FALI:

Zmiana ilości energii, którą można emitować na jednostkę czasu – kluczowa do modyfikacji w zależności od oporności akustycznej tkanki, jej elastyczności i zdolności pochłaniania energii.

3

REGULACJA ODDZIAŁYWANIA PRZESTRZENNEGO:

Zmiana ilości energii, którą można uzyskać, w zależności od odległości/głębokości od celu terapeutycznego. Regulacja ta polega na doborze odpowiednio skoncentrowanej soczewki fali w zależności od głębokości i lokalizacji schorzenia.

2

SYSTEM CTU S WAVE

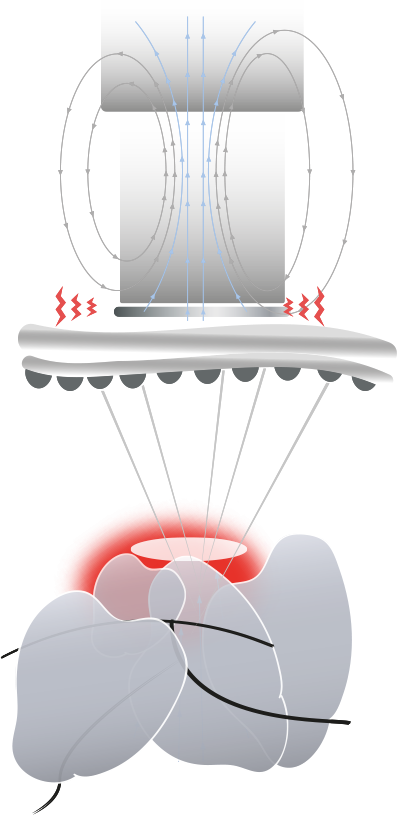

System CTU S Wave generuje falę uderzeniową poprzez interakcję przepływu pola magnetycznego i soczewki akustycznej wykonanej ze stopu o wysokiej diamagnetyczności. Soczewka ulega gwałtownemu przyspieszeniu, co generuje impuls akustyczny trwający około 0,1 µsekundy. Ten typ fali uderzeniowej nazywa się diamagnetyczną falą uderzeniową.

Możliwość regulacji czasu narastania fali zwiększa efektywność terapii falami uderzeniowymi. Po precyzyjnym określeniu celu terapeutycznego oraz charakterystyki tkanki, którą należy naenergetyzować, CTU S Wave umożliwia generowanie impulsu odpowiedniego do oporności akustycznej tkanek biologicznych. Ta innowacja wywołuje lepsze wchłanianie energii i większą biostymulację składników komórkowych.

fala uderzeniowa

SOCZEWKA

DOBÓR ODPOWIEDNIO SKONCENTROWANEJ SOCZEWKI

CTU S Wave umożliwia zmianę oddziaływania przestrzennego fali uderzeniowej poprzez zastosowanie specjalnych soczewek akustycznych o zdolności ogniskowania impulsów, nawiązując w ten sposób do zasady soczewek Fresnela. Soczewki Fresnela pozwalają na stworzenie dowolnej ogniskowej impulsu (głębokości impulsu) w zależności od ilości koncentrycznych pierścieni.

System CTU S Wave wykorzystuje płaskie soczewki, których koncentryczne pierścienie generują różne głębokości ogniskowania.

Działanie w trybie diamagnetycznym pozwala na stosowanie fal uderzeniowych i ich efektu drenująco-odpychającego również w ostrych fazach, a nie tylko w przypadku chorób przewlekłych.

W odróżnieniu od innych systemów fali uderzeniowej – soczewki ani żaden z elementów głowicy nie wymagają wymiany po określonej liczbie uderzeń.

soczewka
terapia falą uderzeniową
terapia falą uderzeniową

DLACZEGO DIAMAGNETYCZNA FALA UDERZENIOWA JEST BEZBOLESNA?

Ból podczas terapii falą uderzeniową jest zazwyczaj związany z powstawaniem ujemnego ciśnienia w czasie opadania impulsu fali. CTU S Wave pozwala na natychmiastową kontrolę i modyfikację czasu narastania fali uderzeniowej przy jednakowym poziomie emitowanej energii. Ta regulacja pozwala na zmniejszenie bólu podczas zabiegu, jednocześnie utrzymując ciśnienia niezbędne do osiągnięcia pożądanego efektu terapeutycznego.

CTU S Wave za pomocą efektu diamagnetycznego redukuje następujące efekty uboczne ujemnej fazy fali na tkanki, typowe dla tradycyjnych urządzeń do terapii falą uderzeniową, eliminując w ten sposób ból podczas terapii.

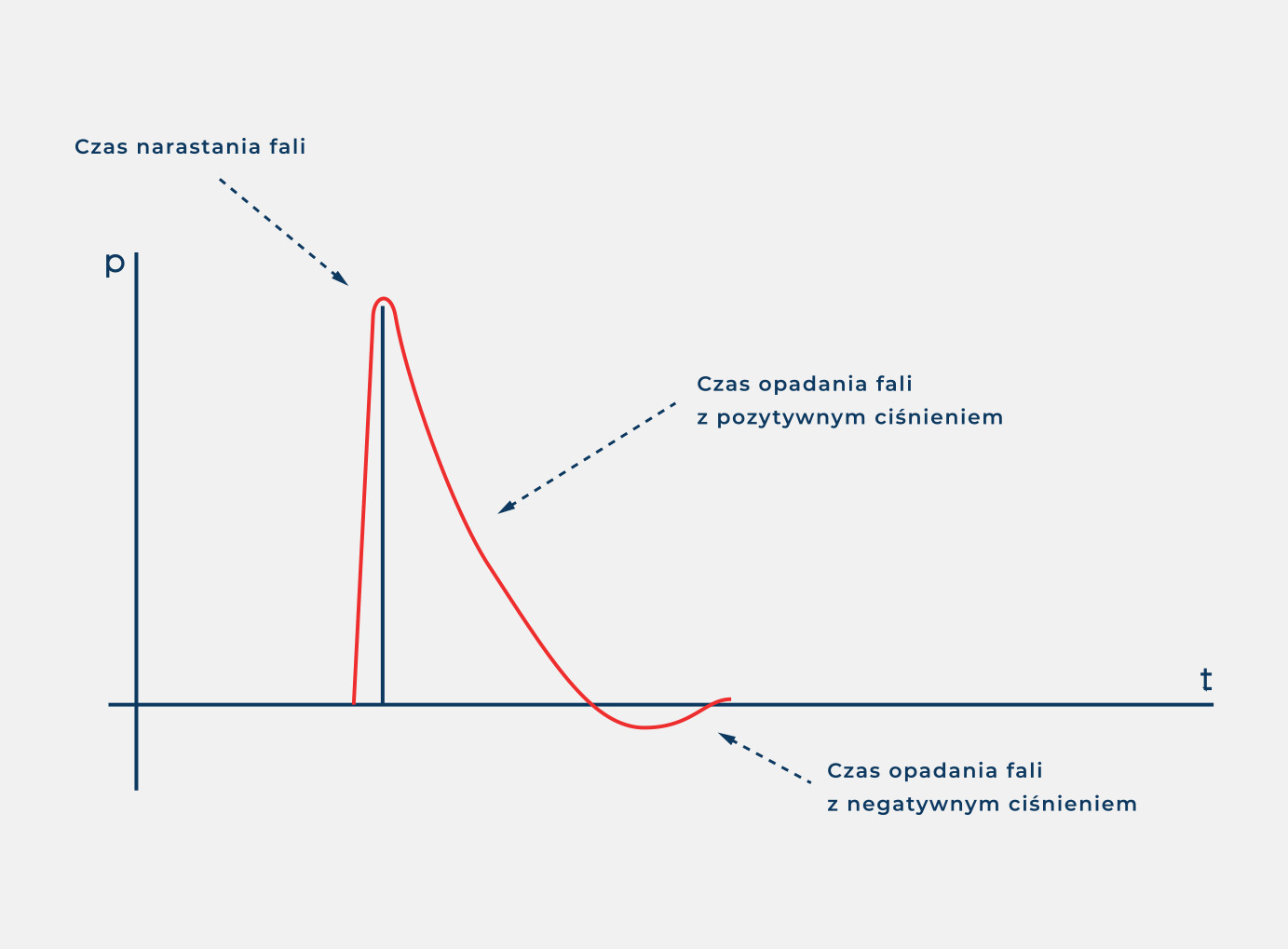

wykres fali uderzeniowej

NA CZYM DOKŁADNIE POLEGA EFEKT DIAMAGNETYCZNY?

Diamagnetyczna fala uderzeniowa umożliwia rozszerzenie jej zastosowania do terapii schorzeń przewlekłych i ostrych poprzez interakcję trzech trybów operacyjnych:

  • ENERGIA (EFD)
  • NARASTANIE (Czas narastania)
  • EFEKT DIAMAGNETYCZNY (DIA)

Możliwość ręcznej regulacji czasu narastania fali pozwala na wytworzenie impulsu o specyficznej modulacji, w zależności od schorzenia, jej lokalizacji, intensywności oraz stopnia absorpcji energii przez tkanki biologiczne poddawane terapii.

Synergia efektu fali uderzeniowej i pola magnetycznego powoduje wspólny efekt biologiczny, przekształcając impuls fizyczny w odpowiedź biologiczną, która stymuluje proces neoangiogenezy (tworzenia nowych naczyń krwionośnych), proliferacji (mnożenia się) i regeneracji komórek oraz regeneracji stymulowanych tkanek.

System CTU S Wave łączy przeciwzapalne, przeciwbólowe i biostymulacyjne efekty fali uderzeniowej z efektem drenującym, wywołanym przez diamagnetyzm. Pole magnetyczne o wysokiej intensywności, generujące falę uderzeniową, wywołuje siłę odpychającą na diamagnetyczne elementy tkanek, takie jak woda i białka, co pozwala na przywrócenie równowagi wody i substancji w przestrzeni wewnątrz- i zewnątrzkomórkowej. Dzięki temu terapia z CTU S Wave jest zalecana w przypadku schorzeń z wysiękami, obrzękami, a nawet w stanach ostrych. Jest to możliwe dzięki modulacji efektu diamagnetycznego (DIA).

tryb bez efektu dia

TRYB BEZ EFEKTU DIA

Efekt diamagnetyczny jest wykorzystywany tylko do generowania akustycznej fali uderzeniowej.

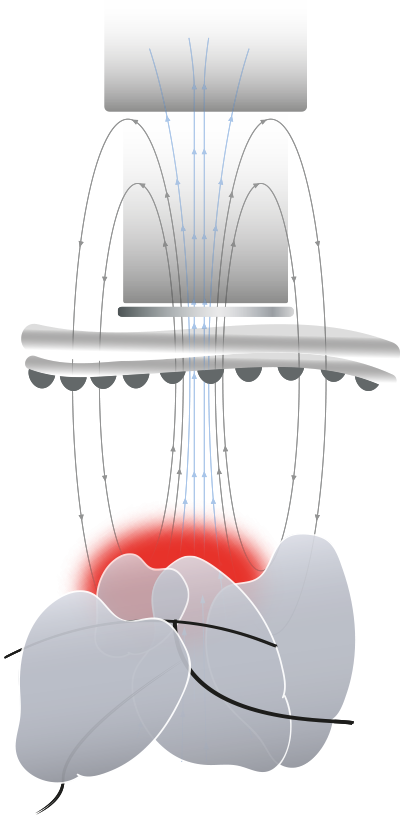

W trybie bez DIA soczewka jest nieprzepuszczalna dla pola magnetycznego, którego energia jest wykorzystywana jedynie do przekształcenia go w falę uderzeniową.

tryb z efektem dia

TRYB Z EFEKTEM DIA

Efekt diamagnetyczny jest wykorzystywany również do wzmocnienia procesu terapii dzięki rozszerzeniu pola magnetycznego. Tryb DIA modyfikuje kształt fali pola magnetycznego w taki sposób, że soczewka staje się dla niego przepuszczalna. W ten sposób CTU S Wave może być używany do wywoływania terapeutycznego efektu diamagnetycznego, a więc drenażu, zmniejszenia bólu oraz redukcji stanu zapalnego.

ZASTOSOWANIE I EFEKTY

Technologia diamagnetyczna CTU S Wave pozwala na znaczne rozszerzenie zastosowania fali uderzeniowej zarówno w przypadku fazy ostrej, jak i przewlekłej, oferując możliwość pełnej terapii i jednocześnie skracając jej czas.

Tendinopatie i entezopatie z cechami zwapnienia

Ostrogi piętowe

Zespoły bólowe mięśni

Stany zapalne i bólowe ścięgna Achillesa

Zespoły przeciążeniowe (np. łokieć tenisisty, łokieć golfisty, ITBS)

Punkty spustowe

Choroba zwyrodnieniowa stawów (w początkowych fazach)

Zapalenie okostnej piszczeli

Zapalenie kaletek

Opóźniony zrost kostny w przypadku złamań

Zespół cieśni nadgarstka

Owrzodzenia skórne i trudno gojące się rany

Zespół rzepkowo-udowy

Skuteczność terapeutyczna fali uderzeniowej zależy od efektu biologicznego wywołanego przez dodatnią część wykresu fali oraz sił kawitacyjnych wywołanych przez ujemną część wykresu fali:

Redukcja miejscowego stanu zapalnego

Reaktywacja procesów naprawczych

Tworzenie nowych naczyń krwionośnych (angiogeneza)

Przywrócenie ruchomości stawów

terapia falą uderzeniową

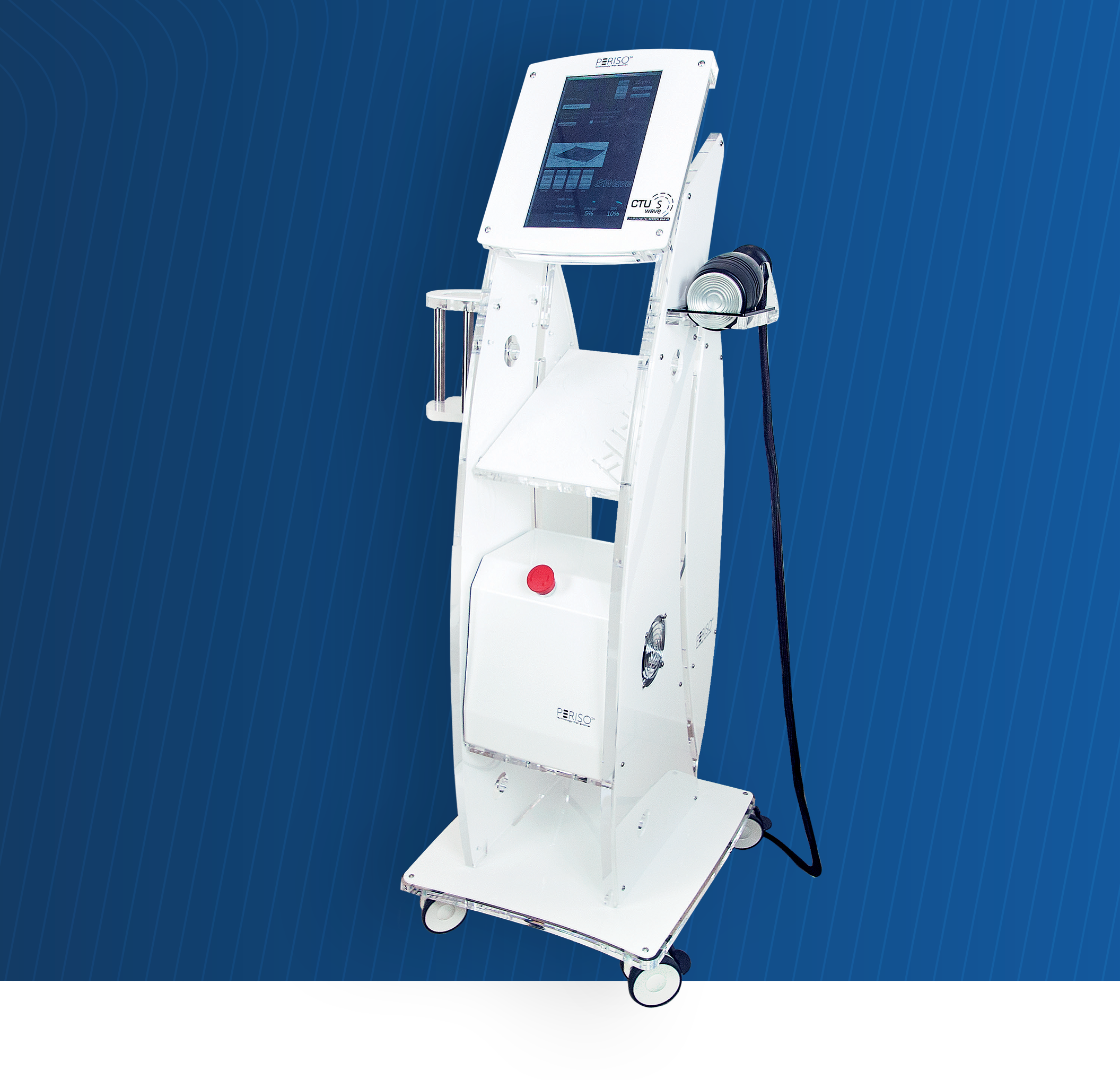

PARAMETRY TECHNICZNE

Model: CTU S Wave
Nazwa handlowa: Skupiona, diamagnetyczna fala uderzeniowa
Zasilanie: 50/60 Hz 230 V
Pobór prądu: 0,37 A
Pobór mocy: 85 VA
Częstotliwość: do 2 Hz, regulowana pięciostopniowo (0,25 Hz; 0,5 Hz; 0,75 Hz; 1 Hz; 2 Hz)
Maksymalna gęstość energii: 0,5 mJ/mm2
Generator pola magnetycznego: Cewka elektromagnetyczna
Intensywność pola magnetycznego: 2 T.
Głowica bez elementów wymagających cyklicznej wymiany po określonym czasie lub liczbie uderzeń.

Poziomy energii regulowane skalą w zakresie 10-100%, odpowiadającą liniowo regulacji energii – od 0,05 mJ/mm2 do 0,5 mJ/mm2

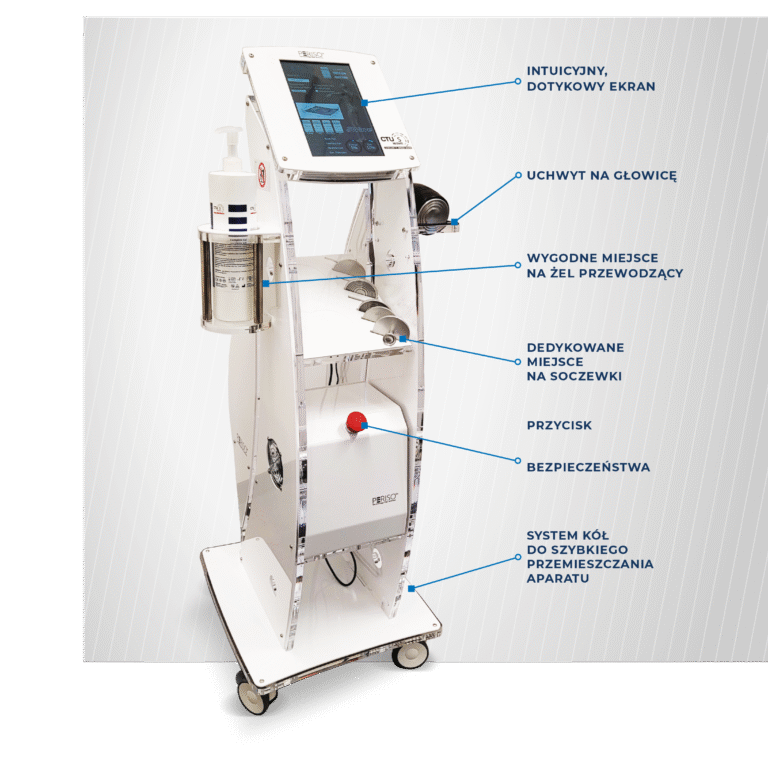

Akcesoria: wózek ze zintegrowaną konsolą, uchwyt na głowicę, 6 soczewek Fresnela zogniskowanych, 1 soczewka Fresnela rozogniskowana
Wyświetlacz: Cyfrowy ekran dotykowy
Klasa medyczna: II A
Producent: PERISO SA Via Senago 42d 6912 Pazzallo, Szwajcaria
Wymiary: 48 x 45 x 121 cm
Waga: 30 kg

POBIERZ KATALOG

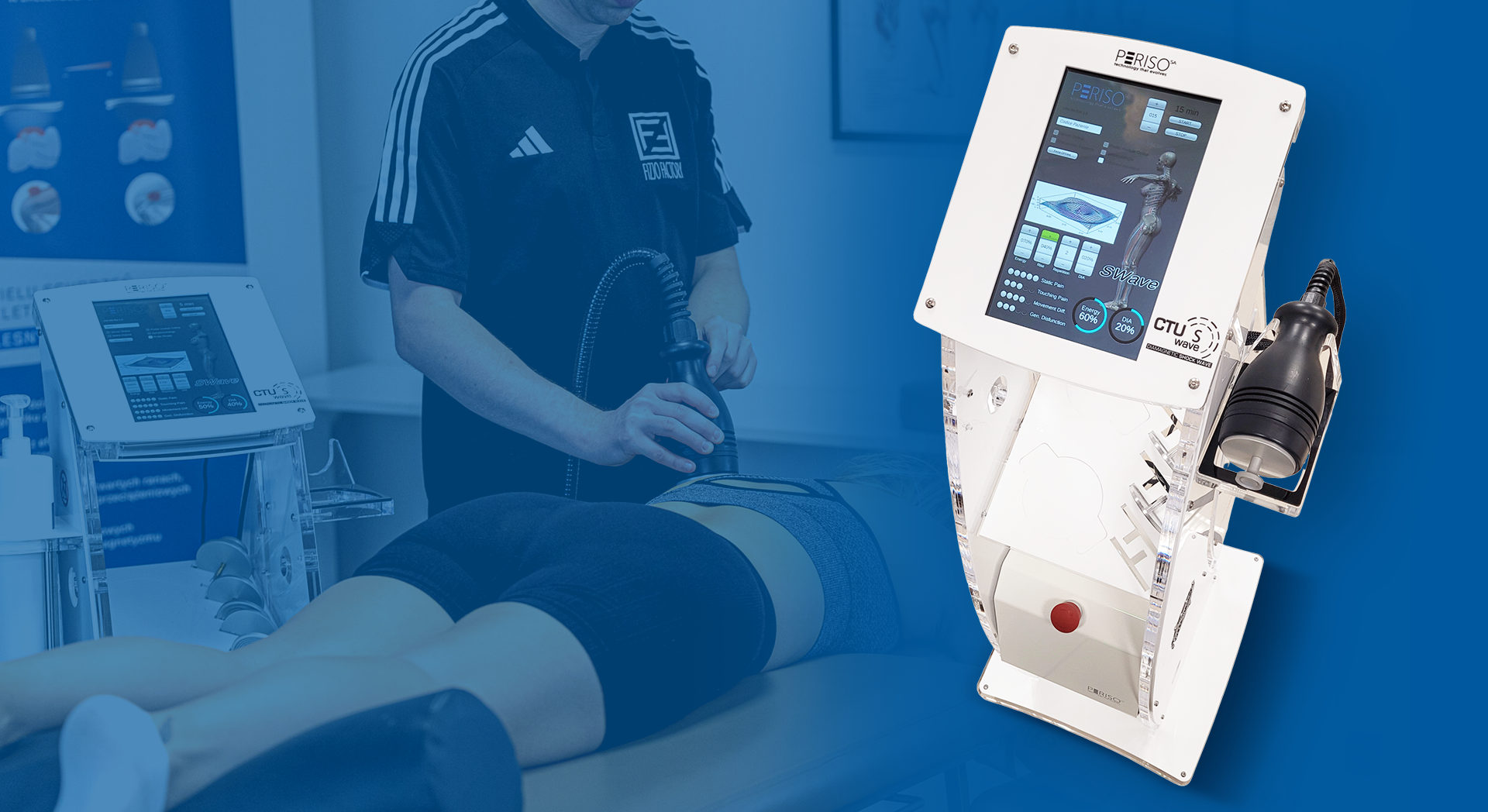

Urządzenie Periso CTU S Wave
